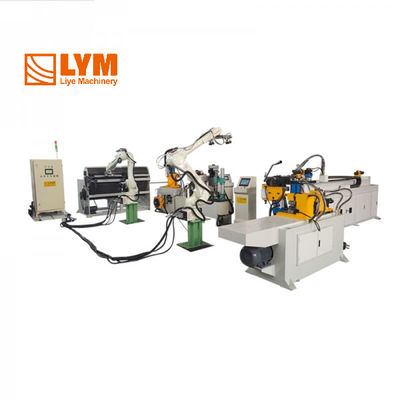

LYM 로버트 파이프 처리 기계 굽는 절단 펀칭 캄퍼링 튜브 끝 형성 기능과 맞춤

로버트 파이프 처리 라인 튜브 굽기 + 절단 + 펀칭 + 캄퍼링 + 튜브 끝 형성 기능

금속 파이프 굽기, 절단, 펀칭, 캄퍼링, 파이프 끝 모양 및 로봇 로딩 완전 자동 생산 라인에 대한 소개는 다음과 같습니다.

이 완전 자동 금속 파이프 가공 생산 라인은 파이프 굽기, 절단, 펀칭, 캄퍼링 및 파이프 끝에 형성 통합,금속 파이프 로딩에서 완제품 로딩에 이르기까지 자동화된 처리.

생산 라인은 먼저 파이프 굽기 기계를 사용하여 여러 축 방향으로 파이프의 3 차원 굽기를 수행하며 다양한 모양의 곡선 파이프의 처리를 실현 할 수 있습니다.파이프는 다음 절단 위해 플라이 절단 기계에 입력각 파이프의 길이를 정밀하게 제어합니다. 잘라낸 파이프는 6축 다조합 산업 로봇에 의해 부하됩니다.

충전 된 파이프는 펀칭 기계에 들어가 펀칭 기계는 CNC 시스템을 사용하여 조작기와 연결됩니다.프로그래밍 요구 사항에 따라 구멍 위치와 구멍 모양을 정확하게 펀치 할 수 있습니다.동시에, 파이프에 상처가 없도록 절단 중에 남아있는 부러를 제거하기 위해 캄퍼링이 수행됩니다.

마지막으로, 파이프는 파이프 끝 형성 기계에 들어가 파이프 끝 처리를 완료하고 완성 된 파이프가 되기 위해 끝 면 확장 및 수축과 같은 과정을 거칩니다.완제품이 잘라진 후, 검사 장치는 자동으로 파이프의 주요 차원 및 외관을 검사합니다. 불합격 항목은 자동으로 제거됩니다.

전체 생산 라인은 로딩, 위치, 굽기, 절단에서 최종 처리까지 완전히 닫힌 자동화 작업을 실현합니다.수동 참여를 크게 줄이고 생산 용량과 제품 일관성을 향상시킵니다.이 설계는 파이프 생산에 대한 유연하고 효율적이고 고품질의 자동화 솔루션을 제공할 수 있습니다.

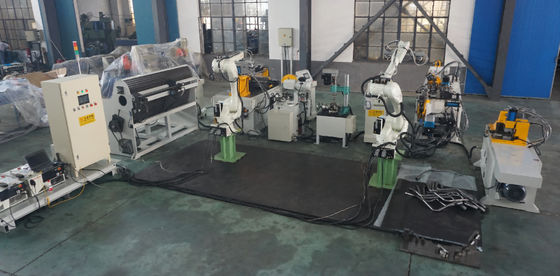

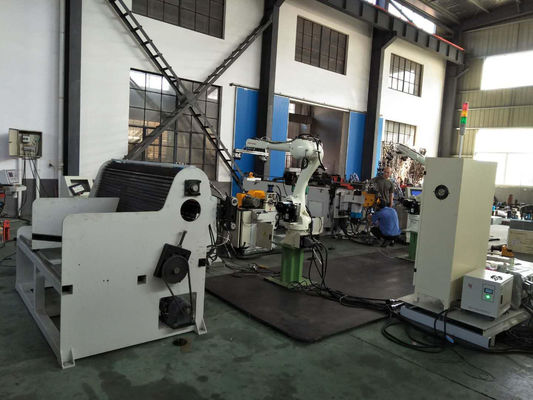

생산 라인 구성:
1자동 로딩 래크
25 위치 튜브 끝 모양 기계
3파이프 절단 기계 (자격화)
4- 수압 펀치 프레스
5자동 파이프 굽기 기계
6- 단일 스테이션 튜브 끝 모양 기계
7- 마스터 컨트롤 캐비닛
8로봇

이 자동 파이프 생산 라인의 일부 응용 프로그램:

1자동차 배기가스 시스템

자동차 배기가스 시스템에는 많은 수의 구부러진 파이프가 필요하며 파이프 지름과 곡선에 대한 엄격한 요구 사항이 있습니다.이 생산 라인은 CAD 파일에 따라 정확하게 다양한 모양의 배기가스 파이프를 구부릴 수 있습니다, 제조 효율을 크게 향상시킵니다.

2가정용 에어컨 파이프 라인

에어컨에 대한 구리 파이프 연결 도표는 다양하며 구리 파이프의 정밀한 절단, 구부러기 및 끝을 필요로합니다.생산 라인은 각 파이프가 완벽하게 맞는 것을 보장하기 위해 다른 필요에 따라 프로그래밍 및 처리 할 수 있습니다..

3철강 구조물 건설

철강 구조 건설에 많은 수의 사전 제조 된 팔꿈치와 파이프 감소가 필요합니다. 이 자동 생산 라인은 건축 설계 도면에 따라 출력 할 수 있습니다.철강 파이프 가공을 CNC 시대에 가져옵니다..

4기계 기기 파이프

기기 파이프라인에는 부드러운 변화와 파이프라인의 자연스러운 전환이 필요합니다.생산 라인은 더 유연하고 기기 파이프 라인의 요구 사항을 충족하기 위해 다자 축 구부러진 파이프를 사용합니다.

5선박 파이프 라인

해상 파이프 라인에는 정밀한 파이프 직경과 부드러운 팔꿈치가 필요합니다. 이 생산 라인은 정밀 파이프 라인 가공을 달성하기 위해 CNC 파이프 굽기 기술을 적용합니다.

위의 응용 시나리오는 파이프 처리 품질과 효율성에 높은 요구 사항을 가지고 있습니다. 이 자동 생산 라인의 적용은 출력, 품질 안정성,그리고 제조 비용을 줄입니다.그것은 다양한 산업에서 자동 파이프 제조에 적합합니다.
