제품 상세 정보:
|
| 최대 굽힘 직경: | 38 밀리미터 | 최대 굴곡 반경: | R180mm |
|---|---|---|---|
| 민 굴곡 반경: | 파이프 직경에 따르면 | 맥스 공급 길이: | 2500 |
| 피딩하는 마트호드: | 직접 공급 / 클라미링 공급 | 벤딩 속도: | 150' /s |
| 회전 속도: | 200' /s | 공급속도: | 맥스 1000 밀리미터 / Ｓ |
| 벤딩 정확성: | ±0.1' | 회전식 정확성: | ±0.1' |
| 피딩하는 정확성: | ±0.1mm | 벤딩법: | 수력 굽힘 |
| 무게: | 1500 킬로그램 | 측정: | 2660*700*1250 밀리미터 |
| 원료: | 금속 pipe&rod | ||
| 강조하다: | 1.5 인치 파이프 굽기 기계,2 축 파이프 굽기 기계,38mm cnc 튜브 굽기 기계 |
||

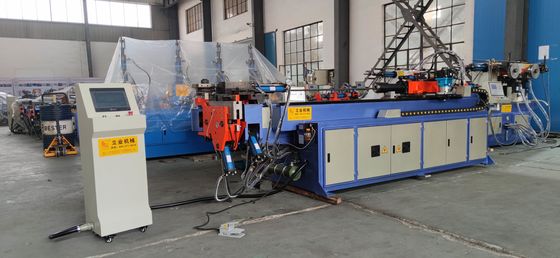

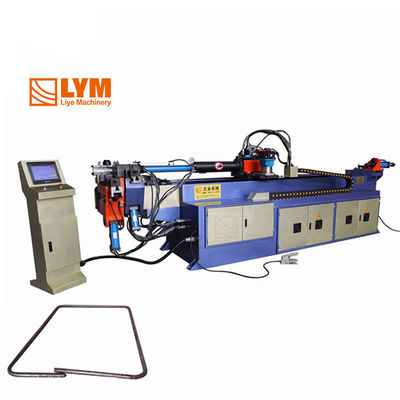

1.5 인치 튜브 CNC 자동 2 세르보 모터 2 전기 축 파이프 굽기 기계
설명
LYM 기계의 DW38CNC 튜브 벤더는 형성 셀에 통합 될 수 있습니다. 표준 LYM 로더 및 릴딩은 튜브를 LYM 맨들 튜브 벤더를 통해 이동시키고 끝형 기계에 배치합니다.콤팩트 헤드 디자인 외에도, 2 축 서보 제어 된 튜브 벤더는 빠르고 정확합니다. 윈도우 컴퓨터에 의해 제어 된 LYM 즈 RD30 튜브 벤더는 생산 테스트를 통과 한 역사를 가지고 있습니다.
OD 38mm까지의 용량을 가진 CNC 파이프 굽기 기계
•완전히 자동적이고 비용 효율적입니다.
•이 파이프 굽기 선은 3 개의 프로그래밍 축을 갖추고 있습니다:
•먹여넣기 전기 서보
• 회전 ∙ 전기 서보
• 튜브 굽기
AUTOP이피B끝M아신2+1시리즈) F부류:
각 굽는 스택에 대한 수압 압력 도어 지원
와이퍼, 클램핑, 압력 다이 좌석이 장착되어 있습니다.
터치 스크린 시스템
높은 정확성 (+- 0.1 mm 및 +- 0.1°) 및 신뢰성을 보장하기 위해 전기 서보 제어 식용 및 회전 축
NC 프로그래밍 가능한 수압 굽기 정밀도 최대 +- 0.2°
자동 스프링백 보상
XYZ 또는 YBC 좌표로 데이터 입력
여러 파일의 데이터 저장 및 편집
자동 멘드럴 윤활시스템 (선택)
| 브랜드 이름: | LYM |
| 모델 번호: | DW18CNCX2A-1S/DW25CNCX2A-1S/DW38CNCX1A-1S/DW50CNCX2A-1S/DW63CNCX2A-1S/DW75CNCX2A-1S/DW89CNCX2A-1S/DW100CNCX2A-1S/DW114CNCX2A-1S/DW130CNCX2A-1S/DW168CNCX2A-1S |
| 종류 | 자동 CNC 제어 (2 전기 축 + 1 수력) |
| 인증: | CE/SGS/TUV/ISO |
| 원산지: | 중국 |
| 적용 | 파이프 또는 고체 막대,유연,알루미늄 및 구리 등 다양한 재료 |
| 포장에 대한 세부 사항 | 먼저 확장 필름으로 포장하고, 후 외부 포장용으로 접착판으로 강화 |
DW38CNC2A1S 2 축 수압 굽기, 용량 최대 OD 38mm
AUTO 시리즈:LYM 컨트롤, 소프트웨어 및 운영 인터페이스
• 터치 스크린 시스템
• XYZ 또는 YBC 좌표로 데이터 입력
• 여러 파일의 데이터 저장 및 편집
파이프 벤더 주요 기술 사양 (CNC 제어 / 2 전기 축 + 1 수력)
| 모델 | 굽기 용량 (mm) | 최대 굽기 반지름 | 모터 전력 | 비디오 |
| DW18CNCX2A-1S | 과다 복용 18 | R80 | 3 | |
| DW25CNCX2A-1S | 과다 복용 25.4 | R100 | 3 | |
| DW38CNCX2A-1S | 과다 복용 38.1 | R180 | 4 | |
| DW50CNCX2A-1S | 과다 복용 50도8 | R250 | 5.5 | |
| DW63CNCX2A-1S | 과다 복용량 63.5 | R250 | 5.5 | |
| DW75CNCX2A-1S | 과다 복용 762 | R250 | 7.5 | |
| DW89CNCX2A-1S | 과다 복용 88.9 | R250 | 11 | |
| DW100CNCX2A-1S | OD 110 | R350 | 15 | |
| DW114CNCX2A-1S | OD 114 | R350 | 22 | |
| DW130CNCX2A-1S | OD 127 | R400 | 22 | |
| DW168CNCX2A-1S | OD 168 | R500 | 22 |
